窒素使用現場で最もイライラする問題の 1 つは、発生装置からの窒素純度が不安定であることです。装置は正常に動作しているように見えますが、窒素純度はジェットコースターのように変動します。場合によってはプロセス要件を下回り、生産ラインの品質管理やガスの安全性に直接影響を与えることもあります。
Shenger Gas では、技術サービス業務中にこの問題に何度も遭遇しました。今日は、窒素純度変動の根本原因を工学的な観点から分析し、対応するトラブルシューティング手順を提供します。
変動が「本物」か「偽」かを判断する
純度の問題に取り組む前に、検出システムからの干渉を排除することが重要です。
多くのお客様から純度の変動が報告されていますが、問題が酸素分析計自体にあることが現場でわかりました。{0}センサーの老朽化、サンプリング ラインの詰まり、ゼロ ドリフトなどの問題により、読み取り値が不安定になる可能性があります。
- 解決策: 標準ガスを使用して分析計を校正し、サンプリング流量が安定しているかどうかを確認します。分析計自体が不安定な場合は、ポータブル酸素分析計を使用して比較し、問題が測定器にあるのか窒素発生装置にあるのかを確認します。
この手順は単純に見えますが、トラブルシューティングの労力を大幅に節約できます。

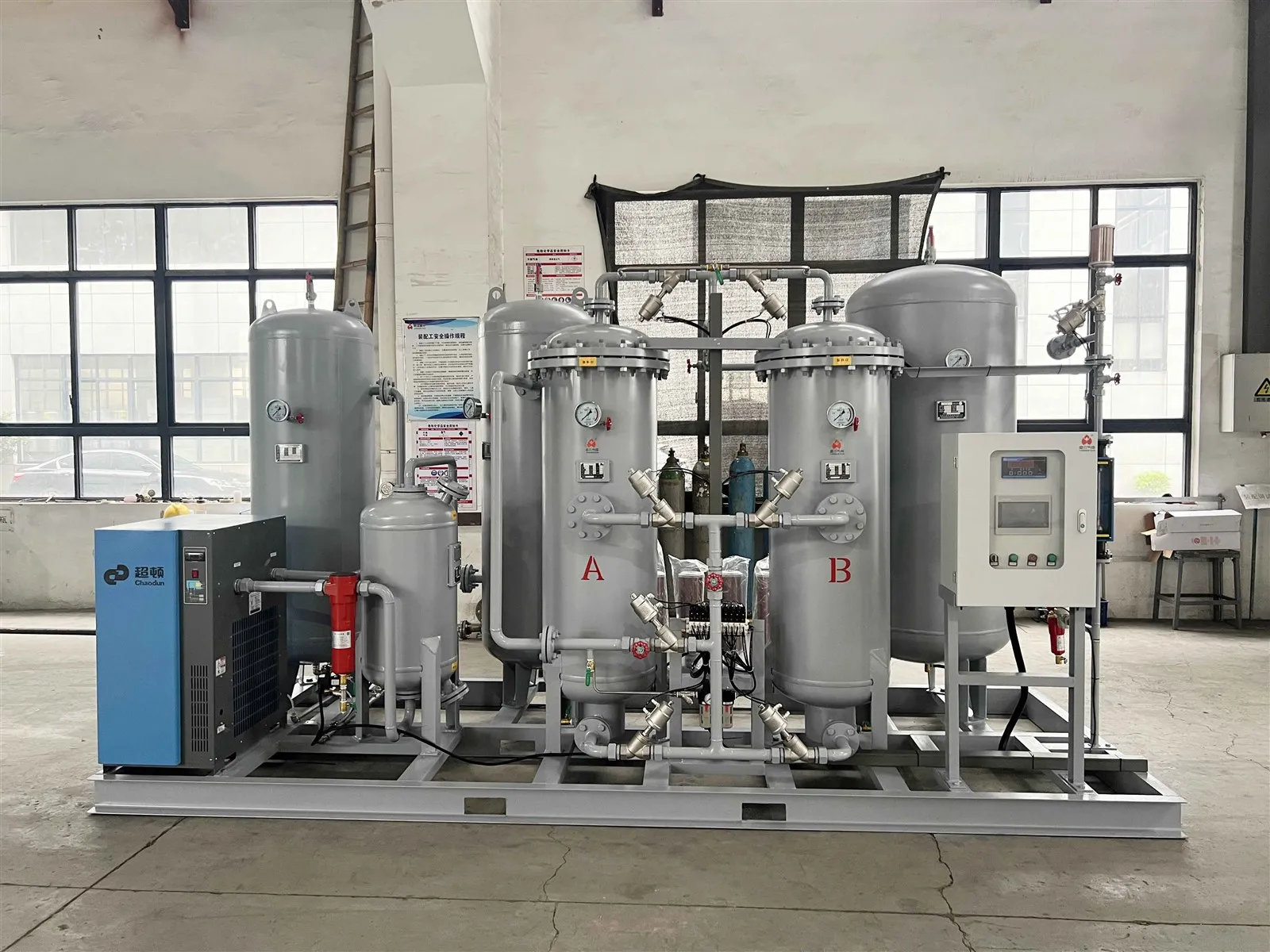

吸着窒素発生装置: カーボンモレキュラーシーブの分解
圧力スイング吸着 (PSA) 窒素発生装置の場合、炭素分子篩 (CMS) がコア吸着材です。純度が不安定になる最も一般的な原因は、モレキュラーシーブの問題です。
1. モレキュラーシーブの「中毒」または粉砕
上流の圧縮空気処理が不十分な場合、油、水、固体粒子が吸着塔に入り、徐々にモレキュラーシーブが汚染される可能性があります。 CMS が汚染されると吸着能力が低下し、さまざまな領域で不均一な汚染レベルが吸着と再生サイクルを混乱させ、純度の変動につながります。
- 解決策: 圧縮空気の油分および露点が要求基準を満たしているかどうかを確認してください。汚染が確認された場合は、モレキュラーシーブを再充填または交換する必要があります。同時に、冷凍式エアドライヤーやフィルターなどの前処理コンポーネントが適切にメンテナンスされていることを確認します。-そうしないと、新しい CMS は長くは続かなくなります。
2. モレキュラーシーブの圧縮または緩め
PSA ユニットを長時間稼働させると、エアフローの影響により CMS が徐々に安定したり緩んだりする場合があります。-緩みが生じるとタワー内の気流分布が不均一になり、一部の領域が十分に活用されず、他の領域が過負荷となり、吸着効率が不安定になります。
- 解決策: CMS の圧縮レベルを毎年定期的に検査し、必要に応じて補充します。すでに緩んでいるユニットの場合は、ふるいを補充し、加圧機構を適切に維持してください。
不安定な上流側圧縮空気供給
窒素発生装置は、供給空気に完全に依存しています。供給空気の圧力、流量、品質-のいずれかの要因が不安定な場合、出口純度もそれに応じて変動します。
1. 圧縮空気の圧力変動
エアコンプレッサーやサイズの小さいエアレシーバータンクの頻繁な取り付け/取り外しにより、供給空気圧力が変動する可能性があります。 PSA 窒素発生装置は設定された吸着圧力で動作します。変動があると、吸着性能が直接変化します。
- 解決策: 吸着塔の圧力計の安定性を監視します。圧力変動が大きい場合は、エアコンプレッサーのサイズが小さすぎないか、レシーバータンクに余裕があるか、配管にボトルネックがないかなどを確認してください。必要に応じて、バッファタンクを追加するか、コンプレッサー制御方法を調整します。
2. 圧縮空気消費量の変動
一部の施設では、窒素発生装置が他の装置と圧縮空気システムを共有しています。他の装置が大量の空気を消費すると、窒素発生装置への入口圧力が瞬時に低下し、純度が急激に低下します。
- 解決策: 理想的には、窒素発生装置の供給ラインを隔離します。あるいは、上流に専用のレシーバータンクを追加して、入口圧力が他の負荷の影響を受けないようにすることもできます。
バルブおよび制御システムの故障
PSA 窒素発生装置の定期的な切り替えは、空気圧バルブと PLC 制御に依存しています。異常なバルブ動作は、吸着と均圧のタイミングを直接狂わせます。
1. バルブの動作が不安定または信頼性が低い
シールの老朽化、ソレノイドパイロットバルブの故障、または作動空気圧の不足により、バルブの開閉が不完全になったり、遅れたりする可能性があります。軽微な問題は均一化に影響を与えますが、重大な問題はガスの「短絡」を引き起こし、窒素純度の急激な低下を引き起こす可能性があります。
- 解決策: バルブがきれいに完全に開閉するかどうかを観察し、異常な音がないか聞いてください。石鹸水を使用して、バルブ本体の周囲に漏れがないか確認します。欠陥が見つかった場合は、直ちに修理キットまたはバルブ全体を交換してください。
2. 不適切な制御システムパラメータ
モレキュラーシーブの交換や動作条件の変更後は、元のプロセスパラメータ (吸着時間、均一化時間など) が適切でなくなる可能性があります。パラメータが不適切であると、吸着が飽和する前にスイッチングが発生したり、再生が不完全になったりして、純度が不安定になる可能性があります。
- 解決策: 現在のモレキュラーシーブの性能と入口条件に基づいて制御パラメーターを再調整します。この作業は、製造元または経験豊富な技術者が実行する必要があります。恣意的な調整は避けてください。
膜型窒素発生装置: 膜の性能低下
膜分離窒素発生装置の場合、純度の変動は膜モジュールに関係することがよくあります。
膜モジュールは温度に非常に敏感です。入口温度が設計範囲から外れると分離効率が大きく変化します。さらに、何年も使用すると、一部の繊維が老化したり詰まり、分離能力が不均一になり、純度が不安定になることがあります。
- 解決策: 膜モジュールの入口ヒーターが適切に機能しているか、温度が設定範囲内にあるかどうかを確認してください。モジュールの寿命が近づき、流量調整によっても純度が安定しない場合は、交換をご検討ください。
下流ガス使用状況の影響
もう 1 つの見落とされがちなシナリオです。窒素発生装置自体は正常ですが、下流のガス使用パターンにより純度が変動しています。
たとえば、ガス需要は急激に変化し、適切なサイズのバッファ タンクが設置されていないため、窒素発生装置が頻繁に起動/停止したり、流量が大きく変動したりすることがあります。 PSAユニットの場合、流量が急激に増加すると吸着塔内のガス滞留時間が短くなり、吸着効率が低下し、瞬間的な純度低下が発生します。
- 解決策: 窒素発生装置と使用ポイントの間に十分なサイズのバッファー タンクを設置し、圧力調整器を使用して出力圧力を安定させます。ガスの使用が断続的である場合は、ピーク需要に基づいてバッファ タンクのサイズを決定します。
純度変動のトラブルシューティング手順を確立する
窒素発生装置の純度の変動に遭遇した場合は、やみくもに機器を分解するのではなく、次の手順に従ってください。
- アナライザーの精度を確認します。
- 入口圧力が安定しているか、圧縮空気の品質が基準を満たしているかを確認してください。
- バルブの動作や制御タイミングに異常がないか観察してください。
- モレキュラーシーブまたは膜モジュールの状態を検査します。
- ダウンストリームの使用がシステムに影響を与えるかどうかを確認します。
ほとんどの場合、問題は最初の 3 つのステップ内にあります。ここをしっかりチェックすることで、純度変動の問題は90％以上解決されます。
窒素発生装置からの純度の変動はパラメータの不安定性として現れますが、その背後には供給空気システム、吸着材、制御コンポーネントの 3 つの領域のうち 1 つ以上の問題が潜んでいることがよくあります。このような障害のトラブルシューティングには、明確な診断ロジックと機器の動作原理をしっかりと理解する必要があります。
Shenger Gas は、窒素発生装置分野で長年にわたるエンジニアリング経験を蓄積してきました。 PSA または膜窒素発生装置のいずれを扱う場合でも、当社は選択と設置から継続的な運用とメンテナンスに至るまで、基本を正しく行うことに重点を置いています。-運用の不安定性の問題の多くは、最終的には初期に処理された詳細に遡ります。装置の純度変動やその他の動作上の問題が発生した場合は、お気軽にお問い合わせください。問題を根本から解決できるよう、喜んでご協力させていただきます。
